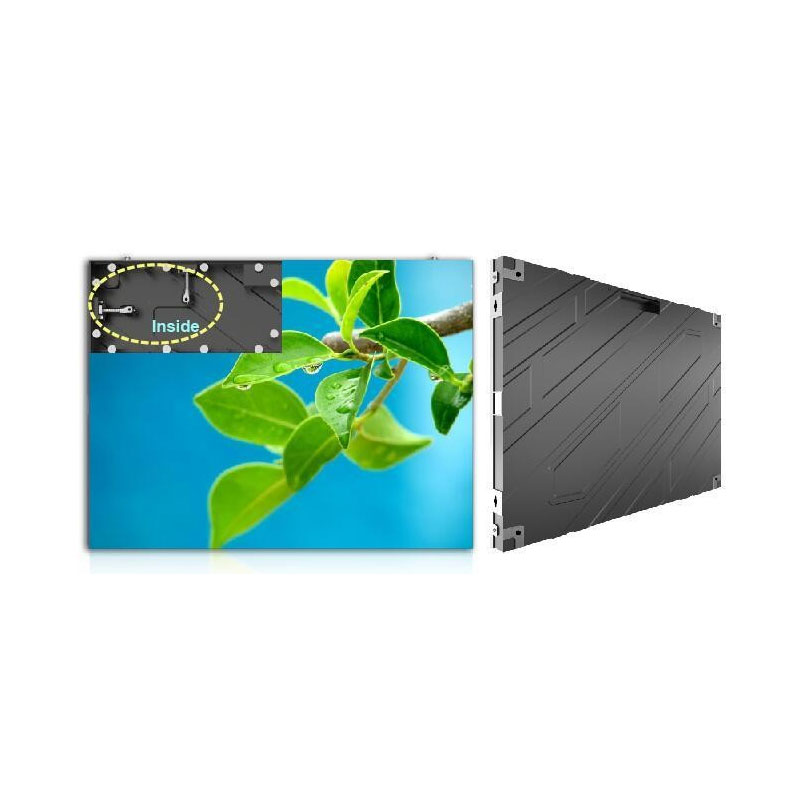

Tela interna P1.53

Módulo Led Cabine KARA P1.53 interior

Telão LED interno P1.53 – Especificações técnicas (inglês)

Parâmetros ópticos e de exibição

● Distância entre pixels: 1,53 mm
● Densidade de pixels: 427.716 pixels/m²
● Tipo de LED: SMD1212
● Configuração de LED: 1R1G1B
● Escala de cinza: 12–16 bits por cor (R/G/B)
● Brilho: > 800 nits
● Taxa de contraste: 5000:1
● Ângulo de visão: 160° (H), 140° (V)
● Cores de exibição: 16,7 milhões
● Planicidade: ≤ 1 mm
● Uniformidade de cores: desvio ≤ 2%

Módulo LED

● Tamanho do módulo: 320 × 160 mm
● Resolução do módulo: 208 (W) × 104 (H) pixels
● PCB: design de 4 camadas
● Método de condução: varredura de corrente constante de 1/52
● Driver IC: ICN2053
● Taxa de atualização: 3.840 Hz
● Taxa de quadros: 50–75 Hz

Visualização e condições ambientais

● Distância de visualização recomendada: ≥ 1,53 m
● Temperatura operacional: –20°C a +50°C
● Temperatura de armazenamento: –40°C a +85°C
● Umidade operacional: 10–90% UR
● Classificação de proteção: IP34

Sistema de controle

● Sistemas de Controle Suportados: NovaStar, Linsn, Colorlight, etc.
● Sinais de entrada suportados: AV, S-Video, VGA, DVI, YPbPr, HDMI, SDI
● Distância de transmissão:
o Cat5: 100 m (multimodo)
o Fibra multimodo: 500 m
o Fibra monomodo: 15 km

Elétrica e Confiabilidade

● Tensão de trabalho: CA 110–220 V, 50–60 Hz
● Vida útil do LED: 100.000 horas
● MTBF: ≥ 10.000 horas
● Atenuação de brilho: Aproximadamente 18% após 20.000 horas

Tamanho do gabinete LED P1.53 (L × A): 640 × 480 mm (KARA)

Tamanho (L × A): 640 × 480 mm
Número de módulos: 6
Consumo médio total de energia: 4355 W
Consumo máximo total de energia: 13.000 W
Estrutura mecânica alinhada ao módulo com sistema de travamento rápido
Proteção frontal com tecnologia GOB, resistente a impactos e à prova de umidade
Planicidade: 0,1 mm
Material: Alumínio fundido em peça única

Fonte de alimentação CZCL 5V 60A – Modelo A-300AFE-5

Potência de saída: 300 W, design de alta eficiência com caixa compacta e excelente dissipação de calor, garantindo operação estável a longo prazo
Eficiência: > 86%
Fator de Potência (PFC): > 0,96
Opções de tensão de saída: 3,8 V, 4,2 V, 4,5 V, 5 V, etc.
Temperatura operacional: –25°C a +70°C
Proteções: Sobrecorrente, sobretensão, sobretemperatura, curto-circuito
Alta eficiência e desempenho estável a longo prazo
Faixa de tensão de entrada: 180–264 VCA
